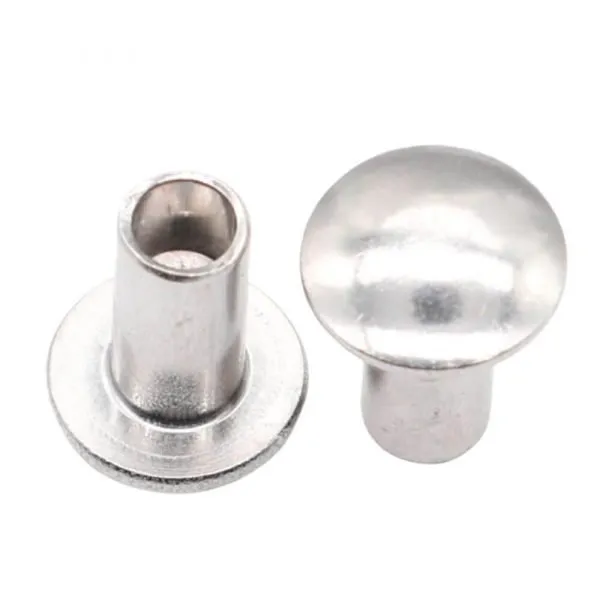

Hollow Rivets Oval Head Semi Tubular Stainless Steel 304
unit: mm
Diameter | M1.5 | M1.7 | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 |
d | 1.5 | 1.7 | 1.94-2.06 | 2.44-2.56 | 2.94-3.06 | 3.92-4.08 | 4.92-5.08 | 5.92-6.08 | 7.9-8.1 |
dk | 2.8 | 3 | 3.76-4.24 | 4.76-5.24 | 5.76-6.24 | 7.71-8.29 | 9.71-10.29 | 11.65-12.35 | 12.5-14 |
k | 0.9 | 0.8 | 0.7-0.9 | 0.7-0.9 | 0.8-1.2 | 1.1-1.5 | 1.5-1.9 | 2.0-2.4 | 2.8-3.2 |
d1 | 0.7 | 1.1 | 0.94-1.12 | 1.44-1.62 | 1.94-2.12 | 2.44-2.62 | 3.42-3.66 | 4.42-4.66 | 5.92-6.16 |
